このWeb版はURLからそのまま閲覧できます。3D工程を開く ／ 印刷キットを保存。キットを保存した場合は展開してから使います。
Bの28工程
入口 · オフライン3D · 3Dの使い方 · 組立・交換・分解 · 全図PDF
現行の銘板は上12／下10 mm・白1.2 mmの改訂版。文字試験片は完成150個とは別です。

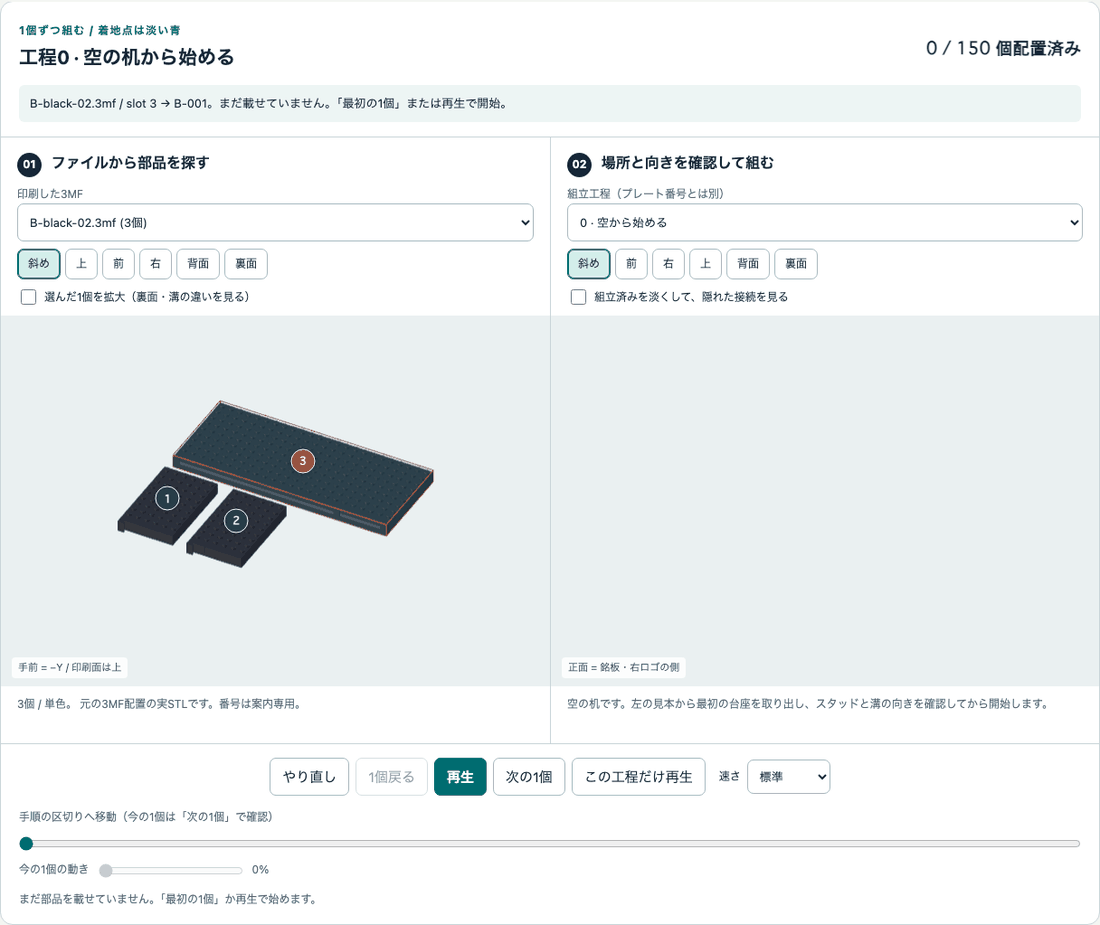

ZIPを展開して guide/index.html をダブルクリック。空の机から全28工程を3Dで進められます。
Python／Node／ネット接続は閲覧に不要です。印刷順と組立順は別です。
工程1は B-black-02.3mf のslot 3、BASE3-24x10-B-562406 → B-001。
black-01の8個は2〜5段目用です。台座5段の出処はblack-01〜04にまたがります。
slot番号は案内用で刻印なし。同一ID・色の実物は可換で、特定個体の割当ではありません。
図の下が手前（銘板側）です。追加する配置番号を、その工程の図で確認します。 最終工程は確認だけで、新しい部品はありません。図は実CAD由来で、実物の合格証拠ではありません。
| 工程図 | 内容 | 追加数 | 配置番号 | 3MFの便宜出処 |
|---|---|---|---|---|
| 01 | 黒い台座 1 / 5段目を積む（縦の継ぎ目をずらす） | 1 | B-001 |
B-black-02.3mf |
| 02 | 黒い台座 2 / 5段目を積む（縦の継ぎ目をずらす） | 4 | B-002〜B-005 |
B-black-01.3mf、B-black-02.3mf、B-black-03.3mf |
| 03 | 黒い台座 3 / 5段目を積む（縦の継ぎ目をずらす） | 5 | B-006〜B-010 |
B-black-01.3mf、B-black-03.3mf |
| 04 | 黒い台座 4 / 5段目を積む（縦の継ぎ目をずらす） | 4 | B-011〜B-014 |
B-black-01.3mf、B-black-02.3mf、B-black-03.3mf |
| 05 | 黒い台座 5 / 5段目を積む（縦の継ぎ目をずらす） | 5 | B-015〜B-019 |
B-black-01.3mf、B-black-04.3mf |
| 06 | 大きい2行銘板と、その右隣のロゴを別々に前面の溝へ差し込む | 2 | B-020〜B-021 |
B-black-to-white-z2p4-01.3mf、B-black-to-white-z2p8-01.3mf |
| 07 | 銘板用2個・ロゴ用1個の黒いキーパーを2列目のスタッドに載せる | 3 | B-022〜B-024 |
B-black-07.3mf |
| 08 | 本体 1 段目を左から載せる | 3 | B-025〜B-027 |
B-magenta-01.3mf、B-magenta-02.3mf |
| 09 | 本体 2 段目を左から載せる | 5 | B-028〜B-032 |
B-black-04.3mf、B-black-05.3mf、B-magenta-01.3mf |
| 10 | 本体 3 段目を左から載せる | 5 | B-033〜B-037 |
B-black-04.3mf、B-black-05.3mf、B-magenta-01.3mf |
| 11 | 本体 4 段目を左から載せる | 6 | B-038〜B-043 |
B-black-04.3mf、B-black-05.3mf、B-magenta-01.3mf |
| 12 | 本体 5 段目を左から載せる | 7 | B-044〜B-050 |
B-black-05.3mf、B-black-06.3mf、B-green-01.3mf、B-magenta-01.3mf |
| 13 | 本体 6 段目を左から載せる | 10 | B-051〜B-060 |
B-black-04.3mf、B-black-05.3mf、B-green-01.3mf、B-magenta-01.3mf |
| 14 | 本体 7 段目を左から載せる | 7 | B-061〜B-067 |
B-black-06.3mf、B-black-07.3mf、B-green-01.3mf、B-magenta-01.3mf |
| 15 | 本体 8 段目を左から載せる | 10 | B-068〜B-077 |
B-black-04.3mf、B-black-05.3mf、B-green-01.3mf、B-magenta-01.3mf |
| 16 | 本体 9 段目を左から載せる | 6 | B-078〜B-083 |
B-black-06.3mf、B-magenta-01.3mf |
| 17 | 本体 10 段目を左から載せる | 6 | B-084〜B-089 |
B-cyan-01.3mf、B-cyan-02.3mf |
| 18 | 本体 11 段目を左から載せる | 7 | B-090〜B-096 |
B-black-05.3mf、B-black-06.3mf、B-cyan-01.3mf |
| 19 | 本体 12 段目を左から載せる | 7 | B-097〜B-103 |
B-black-04.3mf、B-black-07.3mf、B-cyan-01.3mf |
| 20 | 本体 13 段目を左から載せる | 7 | B-104〜B-110 |
B-black-05.3mf、B-black-06.3mf、B-cyan-01.3mf |
| 21 | 本体 14 段目を左から載せる | 7 | B-111〜B-117 |
B-black-04.3mf、B-black-07.3mf、B-cyan-01.3mf |
| 22 | 本体 15 段目を左から載せる | 7 | B-118〜B-124 |
B-black-05.3mf、B-black-06.3mf、B-cyan-01.3mf |
| 23 | 本体 16 段目を左から載せる | 7 | B-125〜B-131 |
B-black-05.3mf、B-black-07.3mf、B-cyan-01.3mf |
| 24 | 本体 17 段目を左から載せる | 7 | B-132〜B-138 |
B-black-05.3mf、B-black-06.3mf、B-cyan-01.3mf |
| 25 | 本体 18 段目を左から載せる | 5 | B-139〜B-143 |
B-cyan-01.3mf、B-cyan-02.3mf |
| 26 | 本体 19 段目を左から載せる | 4 | B-144〜B-147 |
B-cyan-02.3mf |
| 27 | 頭頂のマゼンタのプレートを載せる | 3 | B-148〜B-150 |
B-magenta-01.3mf |
| 28 | 2行と右ロゴが5段台座の正面内に収まること、保持と転倒を確認する | 0 | 追加なし | 追加なし |
工程1〜5は台座、6は前面2部品、7はkeeper、8〜26は顔19段、27は頭頂、28は確認です。 試作の端部2個だけを積む操作を、正式な5段配置と取り違えないでください。
最初の1枚はblack-02 slot 3。前面はblack-to-white-z2p4／z2p8の各slot 1、keeperはblack-07 slot 8〜10です。持ち上げ・透過・分解表示は説明用で、物理的な経路保証ではありません。
前面の取り付け図
1個ごとの取り出し表
以下は3MFの元の順番に対応させた便宜割当です。同一ID・同一色なら別slotの良品を使えます。 実物への刻印ではありません。試作から流用した分もここへ引き当て、再印刷を重複させません。
工程1：黒い台座 1 / 5段目を積む（縦の継ぎ目をずらす）
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-001 |
BASE3-24x10-B-562406 | B-black-02.3mf | 3 | 191.8 × 79.8 × 11.4 |
工程2：黒い台座 2 / 5段目を積む（縦の継ぎ目をずらす）
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-002 |
BASE3-06x10-T-e1945a | B-black-02.3mf | 1 | 47.8 × 79.8 × 11.4 |
B-003 |
BASE3-06x10-T-838259 | B-black-03.3mf | 3 | 47.8 × 76.4 × 11.4 |
B-004 |
BASE3-06x10-T-3f87ac | B-black-03.3mf | 1 | 47.8 × 76.4 × 11.4 |
B-005 |
BASE3-06x10-T-6e100f | B-black-01.3mf | 7 | 47.8 × 79.8 × 11.4 |
工程3：黒い台座 3 / 5段目を積む（縦の継ぎ目をずらす）
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-006 |
BASE3-03x10-T-aa77a9 | B-black-01.3mf | 1 | 23.8 × 79.8 × 11.4 |
B-007 |
BASE3-06x10-T-838259 | B-black-03.3mf | 4 | 47.8 × 76.4 × 11.4 |
B-008 |
BASE3-06x10-T-838259 | B-black-03.3mf | 5 | 47.8 × 76.4 × 11.4 |
B-009 |
BASE3-06x10-T-6159e6 | B-black-01.3mf | 5 | 47.8 × 79.8 × 11.4 |
B-010 |
BASE3-03x10-T-d79875 | B-black-01.3mf | 3 | 23.8 × 79.8 × 11.4 |
工程4：黒い台座 4 / 5段目を積む（縦の継ぎ目をずらす）
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-011 |
BASE3-06x10-T-e1945a | B-black-02.3mf | 2 | 47.8 × 79.8 × 11.4 |
B-012 |
BASE3-06x10-T-838259 | B-black-03.3mf | 6 | 47.8 × 76.4 × 11.4 |
B-013 |
BASE3-06x10-T-3f87ac | B-black-03.3mf | 2 | 47.8 × 76.4 × 11.4 |
B-014 |
BASE3-06x10-T-6e100f | B-black-01.3mf | 8 | 47.8 × 79.8 × 11.4 |
工程5：黒い台座 5 / 5段目を積む（縦の継ぎ目をずらす）
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-015 |
BASE3-03x10-T-aa77a9 | B-black-01.3mf | 2 | 23.8 × 79.8 × 11.4 |
B-016 |
BASE3-06x10-T-838259 | B-black-04.3mf | 1 | 47.8 × 76.4 × 11.4 |
B-017 |
BASE3-06x10-T-838259 | B-black-04.3mf | 2 | 47.8 × 76.4 × 11.4 |
B-018 |
BASE3-06x10-T-6159e6 | B-black-01.3mf | 6 | 47.8 × 79.8 × 11.4 |
B-019 |
BASE3-03x10-T-d79875 | B-black-01.3mf | 4 | 23.8 × 79.8 × 11.4 |
工程6：大きい2行銘板と、その右隣のロゴを別々に前面の溝へ差し込む
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-020 |
NP3-TEXT-B | B-black-to-white-z2p4-01.3mf | 1 | 142 × 40 × 3.6 |
B-021 |
NP3-LOGO-B | B-black-to-white-z2p8-01.3mf | 1 | 40 × 40 × 3.6 |
工程7：銘板用2個・ロゴ用1個の黒いキーパーを2列目のスタッドに載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-022 |
NP3-KEEPER | B-black-07.3mf | 8 | 15.8 × 15.8 × 3.2 |
B-023 |
NP3-KEEPER | B-black-07.3mf | 9 | 15.8 × 15.8 × 3.2 |
B-024 |
NP3-KEEPER | B-black-07.3mf | 10 | 15.8 × 15.8 × 3.2 |
工程8：本体 1 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-025 |
BR-04x04-H096 | B-magenta-02.3mf | 1 | 31.8 × 31.8 × 11.4 |
B-026 |
BR-04x04-H096 | B-magenta-02.3mf | 2 | 31.8 × 31.8 × 11.4 |
B-027 |
BR-02x04-H096 | B-magenta-01.3mf | 19 | 15.8 × 31.8 × 11.4 |
工程9：本体 2 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-028 |
BR-02x06-H096 | B-magenta-01.3mf | 1 | 15.8 × 47.8 × 11.4 |
B-029 |
BR-02x04-H096 | B-black-04.3mf | 3 | 15.8 × 31.8 × 11.4 |
B-030 |
BR-04x04-H096 | B-black-05.3mf | 15 | 31.8 × 31.8 × 11.4 |
B-031 |
BR-02x04-H096 | B-black-04.3mf | 4 | 15.8 × 31.8 × 11.4 |
B-032 |
BR-02x06-H096 | B-magenta-01.3mf | 2 | 15.8 × 47.8 × 11.4 |
工程10：本体 3 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-033 |
BR-02x06-H096 | B-magenta-01.3mf | 3 | 15.8 × 47.8 × 11.4 |
B-034 |
BR-04x04-H096 | B-black-05.3mf | 16 | 31.8 × 31.8 × 11.4 |
B-035 |
BR-04x04-H096 | B-black-05.3mf | 17 | 31.8 × 31.8 × 11.4 |
B-036 |
BR-02x04-H096 | B-black-04.3mf | 5 | 15.8 × 31.8 × 11.4 |
B-037 |
BR-02x06-H096 | B-magenta-01.3mf | 4 | 15.8 × 47.8 × 11.4 |
工程11：本体 4 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-038 |
BR-02x06-H096 | B-magenta-01.3mf | 5 | 15.8 × 47.8 × 11.4 |
B-039 |
BR-02x04-H096 | B-black-04.3mf | 6 | 15.8 × 31.8 × 11.4 |
B-040 |
BR-04x04-H096 | B-black-05.3mf | 18 | 31.8 × 31.8 × 11.4 |
B-041 |
BR-04x04-H096 | B-black-05.3mf | 19 | 31.8 × 31.8 × 11.4 |
B-042 |
BR-02x04-H096 | B-black-04.3mf | 7 | 15.8 × 31.8 × 11.4 |
B-043 |
BR-02x06-H096 | B-magenta-01.3mf | 6 | 15.8 × 47.8 × 11.4 |
工程12：本体 5 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-044 |
BR-02x06-H096 | B-magenta-01.3mf | 7 | 15.8 × 47.8 × 11.4 |
B-045 |
BR-04x04-H096 | B-black-05.3mf | 20 | 31.8 × 31.8 × 11.4 |
B-046 |
BR-01x04-H096 | B-green-01.3mf | 1 | 7.8 × 31.8 × 11.4 |
B-047 |
BR-04x04-H096 | B-black-06.3mf | 1 | 31.8 × 31.8 × 11.4 |
B-048 |
BR-01x04-H096 | B-green-01.3mf | 2 | 7.8 × 31.8 × 11.4 |
B-049 |
BR-04x04-H096 | B-black-06.3mf | 2 | 31.8 × 31.8 × 11.4 |
B-050 |
BR-02x06-H096 | B-magenta-01.3mf | 8 | 15.8 × 47.8 × 11.4 |
工程13：本体 6 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-051 |
BR-02x06-H096 | B-magenta-01.3mf | 9 | 15.8 × 47.8 × 11.4 |
B-052 |
BR-02x04-H096 | B-black-04.3mf | 8 | 15.8 × 31.8 × 11.4 |
B-053 |
BR-03x04-H096 | B-black-05.3mf | 3 | 23.8 × 31.8 × 11.4 |
B-054 |
BR-01x04-H096 | B-green-01.3mf | 3 | 7.8 × 31.8 × 11.4 |
B-055 |
BR-02x04-H096 | B-black-04.3mf | 9 | 15.8 × 31.8 × 11.4 |
B-056 |
BR-02x04-H096 | B-black-04.3mf | 10 | 15.8 × 31.8 × 11.4 |
B-057 |
BR-01x04-H096 | B-green-01.3mf | 4 | 7.8 × 31.8 × 11.4 |
B-058 |
BR-02x04-H096 | B-black-04.3mf | 11 | 15.8 × 31.8 × 11.4 |
B-059 |
BR-03x04-H096 | B-black-05.3mf | 4 | 23.8 × 31.8 × 11.4 |
B-060 |
BR-02x06-H096 | B-magenta-01.3mf | 10 | 15.8 × 47.8 × 11.4 |
工程14：本体 7 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-061 |
BR-02x06-H096 | B-magenta-01.3mf | 11 | 15.8 × 47.8 × 11.4 |
B-062 |
BR-05x04-H096 | B-black-06.3mf | 16 | 39.8 × 31.8 × 11.4 |
B-063 |
BR-01x04-H096 | B-green-01.3mf | 5 | 7.8 × 31.8 × 11.4 |
B-064 |
BR-04x04-H096 | B-black-06.3mf | 3 | 31.8 × 31.8 × 11.4 |
B-065 |
BR-01x04-H096 | B-green-01.3mf | 6 | 7.8 × 31.8 × 11.4 |
B-066 |
BR-05x04-H096 | B-black-07.3mf | 1 | 39.8 × 31.8 × 11.4 |
B-067 |
BR-02x06-H096 | B-magenta-01.3mf | 12 | 15.8 × 47.8 × 11.4 |
工程15：本体 8 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-068 |
BR-02x06-H096 | B-magenta-01.3mf | 13 | 15.8 × 47.8 × 11.4 |
B-069 |
BR-02x04-H096 | B-black-04.3mf | 12 | 15.8 × 31.8 × 11.4 |
B-070 |
BR-03x04-H096 | B-black-05.3mf | 5 | 23.8 × 31.8 × 11.4 |
B-071 |
BR-01x04-H096 | B-green-01.3mf | 7 | 7.8 × 31.8 × 11.4 |
B-072 |
BR-02x04-H096 | B-black-04.3mf | 13 | 15.8 × 31.8 × 11.4 |
B-073 |
BR-02x04-H096 | B-black-04.3mf | 14 | 15.8 × 31.8 × 11.4 |
B-074 |
BR-01x04-H096 | B-green-01.3mf | 8 | 7.8 × 31.8 × 11.4 |
B-075 |
BR-02x04-H096 | B-black-04.3mf | 15 | 15.8 × 31.8 × 11.4 |
B-076 |
BR-03x04-H096 | B-black-05.3mf | 6 | 23.8 × 31.8 × 11.4 |
B-077 |
BR-02x06-H096 | B-magenta-01.3mf | 14 | 15.8 × 47.8 × 11.4 |
工程16：本体 9 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-078 |
BR-02x06-H096 | B-magenta-01.3mf | 15 | 15.8 × 47.8 × 11.4 |
B-079 |
BR-04x04-H096 | B-black-06.3mf | 4 | 31.8 × 31.8 × 11.4 |
B-080 |
BR-04x04-H096 | B-black-06.3mf | 5 | 31.8 × 31.8 × 11.4 |
B-081 |
BR-04x04-H096 | B-black-06.3mf | 6 | 31.8 × 31.8 × 11.4 |
B-082 |
BR-04x04-H096 | B-black-06.3mf | 7 | 31.8 × 31.8 × 11.4 |
B-083 |
BR-02x06-H096 | B-magenta-01.3mf | 16 | 15.8 × 47.8 × 11.4 |
工程17：本体 10 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-084 |
BR-02x05-H096 | B-cyan-01.3mf | 1 | 15.8 × 39.8 × 11.4 |
B-085 |
BR-04x05-H096 | B-cyan-01.3mf | 25 | 31.8 × 39.8 × 11.4 |
B-086 |
BR-04x05-H096 | B-cyan-01.3mf | 26 | 31.8 × 39.8 × 11.4 |
B-087 |
BR-04x05-H096 | B-cyan-02.3mf | 1 | 31.8 × 39.8 × 11.4 |
B-088 |
BR-04x05-H096 | B-cyan-02.3mf | 2 | 31.8 × 39.8 × 11.4 |
B-089 |
BR-02x05-H096 | B-cyan-01.3mf | 2 | 15.8 × 39.8 × 11.4 |
工程18：本体 11 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-090 |
BR-02x05-H096 | B-cyan-01.3mf | 3 | 15.8 × 39.8 × 11.4 |
B-091 |
BR-04x04-H096 | B-black-06.3mf | 8 | 31.8 × 31.8 × 11.4 |
B-092 |
BR-03x04-H096 | B-black-05.3mf | 7 | 23.8 × 31.8 × 11.4 |
B-093 |
BR-02x05-H096 | B-cyan-01.3mf | 4 | 15.8 × 39.8 × 11.4 |
B-094 |
BR-04x04-H096 | B-black-06.3mf | 9 | 31.8 × 31.8 × 11.4 |
B-095 |
BR-03x04-H096 | B-black-05.3mf | 8 | 23.8 × 31.8 × 11.4 |
B-096 |
BR-02x05-H096 | B-cyan-01.3mf | 5 | 15.8 × 39.8 × 11.4 |
工程19：本体 12 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-097 |
BR-02x05-H096 | B-cyan-01.3mf | 6 | 15.8 × 39.8 × 11.4 |
B-098 |
BR-02x04-H096 | B-black-04.3mf | 16 | 15.8 × 31.8 × 11.4 |
B-099 |
BR-05x04-H096 | B-black-07.3mf | 2 | 39.8 × 31.8 × 11.4 |
B-100 |
BR-02x05-H096 | B-cyan-01.3mf | 7 | 15.8 × 39.8 × 11.4 |
B-101 |
BR-02x04-H096 | B-black-04.3mf | 17 | 15.8 × 31.8 × 11.4 |
B-102 |
BR-05x04-H096 | B-black-07.3mf | 3 | 39.8 × 31.8 × 11.4 |
B-103 |
BR-02x05-H096 | B-cyan-01.3mf | 8 | 15.8 × 39.8 × 11.4 |
工程20：本体 13 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-104 |
BR-02x05-H096 | B-cyan-01.3mf | 9 | 15.8 × 39.8 × 11.4 |
B-105 |
BR-04x04-H096 | B-black-06.3mf | 10 | 31.8 × 31.8 × 11.4 |
B-106 |
BR-03x04-H096 | B-black-05.3mf | 9 | 23.8 × 31.8 × 11.4 |
B-107 |
BR-02x05-H096 | B-cyan-01.3mf | 10 | 15.8 × 39.8 × 11.4 |
B-108 |
BR-04x04-H096 | B-black-06.3mf | 11 | 31.8 × 31.8 × 11.4 |
B-109 |
BR-03x04-H096 | B-black-05.3mf | 10 | 23.8 × 31.8 × 11.4 |
B-110 |
BR-02x05-H096 | B-cyan-01.3mf | 11 | 15.8 × 39.8 × 11.4 |
工程21：本体 14 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-111 |
BR-02x05-H096 | B-cyan-01.3mf | 12 | 15.8 × 39.8 × 11.4 |
B-112 |
BR-02x04-H096 | B-black-04.3mf | 18 | 15.8 × 31.8 × 11.4 |
B-113 |
BR-05x04-H096 | B-black-07.3mf | 4 | 39.8 × 31.8 × 11.4 |
B-114 |
BR-02x05-H096 | B-cyan-01.3mf | 13 | 15.8 × 39.8 × 11.4 |
B-115 |
BR-02x04-H096 | B-black-04.3mf | 19 | 15.8 × 31.8 × 11.4 |
B-116 |
BR-05x04-H096 | B-black-07.3mf | 5 | 39.8 × 31.8 × 11.4 |
B-117 |
BR-02x05-H096 | B-cyan-01.3mf | 14 | 15.8 × 39.8 × 11.4 |
工程22：本体 15 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-118 |
BR-02x05-H096 | B-cyan-01.3mf | 15 | 15.8 × 39.8 × 11.4 |
B-119 |
BR-04x04-H096 | B-black-06.3mf | 12 | 31.8 × 31.8 × 11.4 |
B-120 |
BR-03x04-H096 | B-black-05.3mf | 11 | 23.8 × 31.8 × 11.4 |
B-121 |
BR-02x05-H096 | B-cyan-01.3mf | 16 | 15.8 × 39.8 × 11.4 |
B-122 |
BR-04x04-H096 | B-black-06.3mf | 13 | 31.8 × 31.8 × 11.4 |
B-123 |
BR-03x04-H096 | B-black-05.3mf | 12 | 23.8 × 31.8 × 11.4 |
B-124 |
BR-02x05-H096 | B-cyan-01.3mf | 17 | 15.8 × 39.8 × 11.4 |
工程23：本体 16 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-125 |
BR-02x05-H096 | B-cyan-01.3mf | 18 | 15.8 × 39.8 × 11.4 |
B-126 |
BR-02x04-H096 | B-black-05.3mf | 1 | 15.8 × 31.8 × 11.4 |
B-127 |
BR-05x04-H096 | B-black-07.3mf | 6 | 39.8 × 31.8 × 11.4 |
B-128 |
BR-02x05-H096 | B-cyan-01.3mf | 19 | 15.8 × 39.8 × 11.4 |
B-129 |
BR-02x04-H096 | B-black-05.3mf | 2 | 15.8 × 31.8 × 11.4 |
B-130 |
BR-05x04-H096 | B-black-07.3mf | 7 | 39.8 × 31.8 × 11.4 |
B-131 |
BR-02x05-H096 | B-cyan-01.3mf | 20 | 15.8 × 39.8 × 11.4 |
工程24：本体 17 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-132 |
BR-02x05-H096 | B-cyan-01.3mf | 21 | 15.8 × 39.8 × 11.4 |
B-133 |
BR-04x04-H096 | B-black-06.3mf | 14 | 31.8 × 31.8 × 11.4 |
B-134 |
BR-03x04-H096 | B-black-05.3mf | 13 | 23.8 × 31.8 × 11.4 |
B-135 |
BR-02x05-H096 | B-cyan-01.3mf | 22 | 15.8 × 39.8 × 11.4 |
B-136 |
BR-04x04-H096 | B-black-06.3mf | 15 | 31.8 × 31.8 × 11.4 |
B-137 |
BR-03x04-H096 | B-black-05.3mf | 14 | 23.8 × 31.8 × 11.4 |
B-138 |
BR-02x05-H096 | B-cyan-01.3mf | 23 | 15.8 × 39.8 × 11.4 |
工程25：本体 18 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-139 |
BR-02x05-H096 | B-cyan-01.3mf | 24 | 15.8 × 39.8 × 11.4 |
B-140 |
BR-04x05-H096 | B-cyan-02.3mf | 3 | 31.8 × 39.8 × 11.4 |
B-141 |
BR-04x05-H096 | B-cyan-02.3mf | 4 | 31.8 × 39.8 × 11.4 |
B-142 |
BR-04x05-H096 | B-cyan-02.3mf | 5 | 31.8 × 39.8 × 11.4 |
B-143 |
BR-04x05-H096 | B-cyan-02.3mf | 6 | 31.8 × 39.8 × 11.4 |
工程26：本体 19 段目を左から載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-144 |
BR-04x05-H096 | B-cyan-02.3mf | 7 | 31.8 × 39.8 × 11.4 |
B-145 |
BR-04x05-H096 | B-cyan-02.3mf | 8 | 31.8 × 39.8 × 11.4 |
B-146 |
BR-04x05-H096 | B-cyan-02.3mf | 9 | 31.8 × 39.8 × 11.4 |
B-147 |
BR-04x05-H096 | B-cyan-02.3mf | 10 | 31.8 × 39.8 × 11.4 |
工程27：頭頂のマゼンタのプレートを載せる
| 配置番号 | 部品ID | 3MF | slot | 印刷姿勢の外形 mm |
|---|---|---|---|---|
B-148 |
BR-02x04-H064 | B-magenta-01.3mf | 17 | 15.8 × 31.8 × 8.2 |
B-149 |
BR-04x04-H064 | B-magenta-01.3mf | 20 | 31.8 × 31.8 × 8.2 |
B-150 |
BR-02x04-H064 | B-magenta-01.3mf | 18 | 15.8 × 31.8 × 8.2 |
工程28：2行と右ロゴが5段台座の正面内に収まること、保持と転倒を確認する
追加0個。150個がそろったら実物の保持・着座・安定を確認します。
